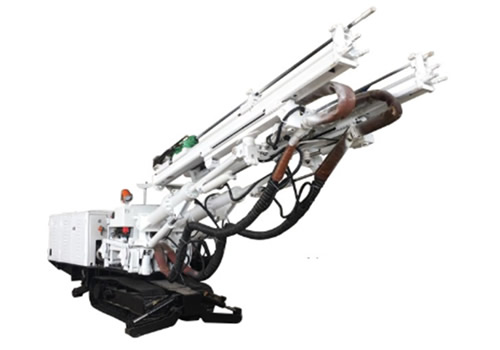

CMJ2-17煤礦用液壓掘進鉆車適用于煤礦、金屬礦、水電等各種地下巷道、涵洞的掘進作業。該鉆車適合在中小斷面巷道中工作，巷道斷面為17平方米（寬5×高3.5米），鉆孔直徑Φ27-43毫米。該鉆車結構緊湊、外形尺寸小、節約能源、噪聲低、功能多、效率高。與國產的側卸式裝巖機配套使用，實現巖巷掘進機械化作業，可大大提高掘進速度。
項目 | 單位 | CMJ2-17 |
整機 | 外形尺寸(長×寬×高） | mm | 8500×1330×2150 |
覆蓋范圍 | m2 | 17-35 |
總功率 | kW | 75 |
油箱容積 | L | 340 |
電纜滾筒容繩量 | m | >50 |
爬坡能力 | ° | 16 |
總重 | t | 12 |
鉆爆破孔 | 鑿巖機 | - | HC25×2 |
鑿孔直徑 | mm | φ43 |
釬桿長度 | mm | 3430/3040 |
貫孔深度 | mm | 3050/2650 |
鑿孔速度 | m/min | 0.8-2 |
※鉆探孔※ | 鉆孔直徑 | mm | 75 |
鉆孔深度 | mm | 80-150 |
額定扭距 | N.m | 1200 |
額定轉數 | R.m | 150 |
推進行程 | mm | 1100 |
額定流量 | L | 100 |
底盤 | 最小轉彎半徑 | m | >6 |
行走速度 | km/h | <2.4 |
鉆臂 | 升降 | ° | 升50°降13 |
擺臂 | ° | 左45°右45 |
補償行程 | mm | 1500 |
回轉 | ② | 正180°反180° |
伸縮 | mm | 1050 |
推進器 | 俯仰 | g | 不低于俯55°仰30° |
擺角 |
| 內31°外90° |
總長 | mm | 4600/4280 |
最大推進力 | N | 9000 |
供水系統 | 工作壓力 | Mpa | 0.2-0.4 |
工作流量 | Mpa | 0.6 |
供氣
系統 | 供水水壓 | Mpa | 0.8 |
水泵額定壓力 | Mpa | 4.0 |
1、帶※號為選配項，需要鉆地壓釋放孔和探孔，需要配置專用臂架
2、本參數供用戶選型時參考，我們保留設備更新而不事先通知的權利。
