SD12、SD14、SD16、SD20、SD25、SD30、SD35

簡述：SD軌輪式梭式礦車是鐵路隧道、水工涵洞等平巷掘進的新型高效出碴運輸設備，在大型斷面的平巷掘進使用，車箱體通過兩個轉向架支承，使全車的重量傳到道軌上。車箱的底板上裝有刮板運輸機，裝載機可以不停地向梭車的裝載端裝碴，碴石由刮板運輸機輸送裝滿整個車箱。梭車裝滿碴石后，由牽引機車牽引到卸碴場地，再由刮板運輸機帶動碴石實現自動卸碴。

全國咨詢熱線
0799-6796999

梭式礦車結構性能特點

SD12、SD14、SD16、SD20、SD25、SD30、SD35
1、采用行星齒輪——鏈條傳動裝置，出渣效率高，耗能低。

2、采用中心懸掛式鋼板彈簧轉向架，減震性能好，不易掉道，延長使用壽命。

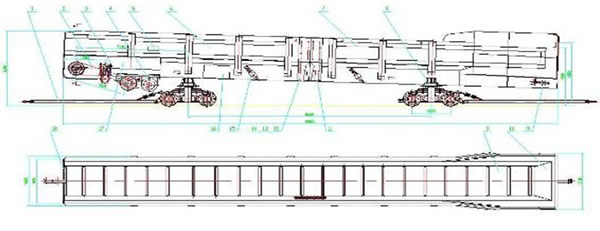

圖一大型梭式礦車外形簡圖

項 目		SD-12B	SD-14B	SD-16B	SD-20B	SD-25B	SD-30B	SD-35B
容積(m3)		12	14	16	20	25	30	35
自重		12	13.6	17.8	19.84	22.6	28.3	35.5
載重		25	28	32	40	50	68	75
軌距		6/7/9	6/7/9	6/7/9	6/7/9	6/7/9	6/7/9	6/7/9
外形尺寸 (m)	長	9.54	11.255	12.84	12.9	14.3	15.8	15.8
	寬	1.48	1.71	1.77	1.77	1.77	1.87	2.05
	高	2.27	2.31	2.60	2.96	2.96	3	3
單車最小轉彎半徑		15	22	25	22	25	30	35
接載高度		1.45	1.40	1.52	1.9	2.1	2.1	2.1
卸載時間		2	2	4	4	4	4.5	5
最大運行速度(km/h)		15	15	15	15	15	15	15
最大電動機功率		18.5	18.5	18.5×2	22×2	22×2	30×2	30×2
轉向架中心距		5400	5450	6250	6454	7706	7250	7600

1、本參數供用戶選型時參考，我們保留設備更新而不事先通知的權利。

2、最大卸載高度可根據用戶需要進行設計。
