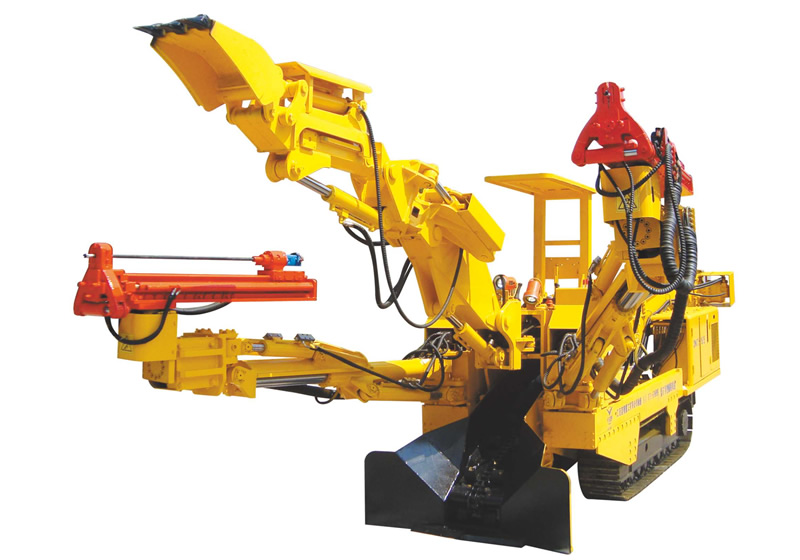

巖巷鉆爆法，煤礦用（雙臂）挖錨裝機組是我公司最新獨家研發產品，機器采用多功能設計，集成了“履式雙臂液壓錨桿鉆車”和“煤礦用挖掘裝載機”功能，屬于一機多用，本機型用于煤巷（f≤2）主要用于挖煤、裝煤、兩臺錨桿機同時打頂部錨桿機，通過人工掛網同步進行頂部支護，實現挖、裝、錨等工序平行作業。
其優越性能如下：
1、爆破后，在工作面敲幫問頂、挖掘及裝渣一機完成。
2、裝完渣石后，機器能迅速打頂部錨桿及錨索孔，也可以打兩側幫的錨桿及錨索。（在高機械化作業巷道采用本機型可替代履帶式雙臂錨桿鉆車和挖掘裝載，減少兩臺機器在巷道錯車，增加施工安全性3、錨桿機鈕矩大，是手持液壓錨桿機扭矩（130）的3倍以上；
4、推進速度快，速度是手持液壓錨桿鉆機推進速度3倍以上。所以，在巖石硬度系數f≥10時，打孔速度是手持液壓液壓錨桿鉆機效率4倍以上，1臺機器相當于8臺手持液壓錨桿鉆機的效率。
5、減少工人勞動強度，手持液壓液壓錨桿鉆機，相對人工搬移設備自身重，人工勞動強度大。
6、根據客戶需求，可手動，也可以選配遙控。
檢測 項目 型號
| 單位 | CWMZY2-75/12 |
整機性能 | 適應巷道斷面 | m2 | 12 |
裝載能力 | m3 | 120 |
運輸狀態(長×寬×高) | mm | 10650×1850×2250 |
鉆進錨桿（索）孔釬桿規格 | mm | B19/B22 |
錨桿機扭矩 | mm | 0.8-2 |
錨桿機額定轉數 | mm | 200-360 |
鉆孔直徑（錨桿） | mm | φ28-φ32 |
鉆進錨桿（索）孔深 | m | 0-18 |
錨桿臂數量 | 臺 | 2 |
挖掘?qū)挾?/p> | mm | 4200/5600 |
挖掘高度 | mm | 2800/4500 |
挖掘距離 | mm | 2100 |
主電機功率 | kw | 75 |
沖洗水壓力 | mpa | 0.6-1.2 |
供氣壓力 | mpa | 0.2-0.4 |
爬坡能力（＜） | ° | 18 |
整機重量(約） | kg | 26800 |
※回轉鉆機※ | 鉆探孔徑 | mm | φ75 |
鉆孔深度 | m | 0-150 |
額定轉距 | N.m | 1200 |
額定轉速 | r/min | 150 |
推進力 | KN | 35 |
支護系統 | 空頂支護最小面積（長×寬） | mm | 3000×2000 |
服務臺承載重量 | kg | 600 |
服務平臺尺寸(長×寬×高) | mm | - |
錨桿控制器 | 智能遙控距離 | m | ＞40 |
智能遙控器數量 | 套 | 1/2 |
帶※號為選配項，參數僅供用戶選型時參考，我們保留設備更新而不事先通知的權利。
高配：錨桿機智能遙控控制；標準：錨桿機手動控制，供用戶選用。
