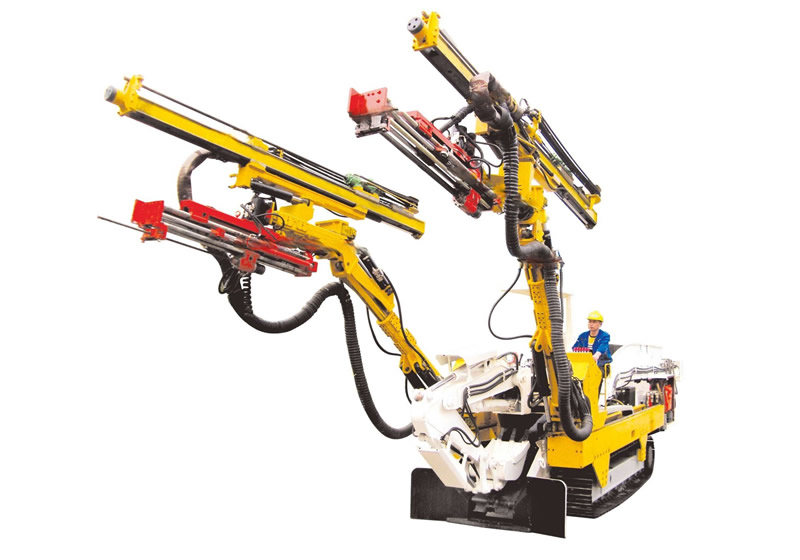

CZMY系列煤礦用鉆裝錨機組主要由工作機構（扒斗機構）、鑿巖機構總成、前車架總成、后車架總成、運輸裝置總成、左伸縮平臺總成、右伸縮平臺總成、錨桿機總成、行走機構、液壓系統、水系統、氣路系統、電氣系統等部件構成，其總體結構見下圖1。

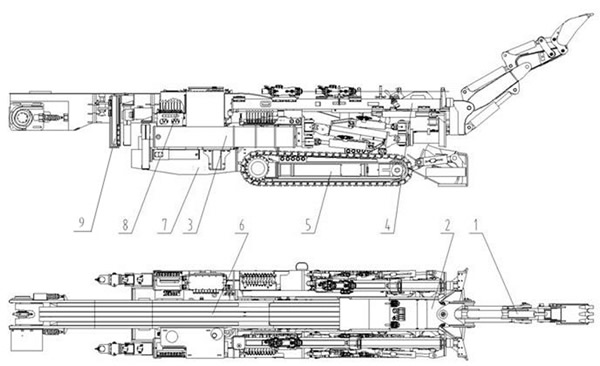

1.工作機構 2.前車架總成 3.左右伸縮平臺總成 4.鑿巖機構總成 5.行走機構
6.運輸裝置總成 7. 后車架總成 8. 液壓系統 9.錨桿機總成
圖1 CZMY系列煤礦用鉆裝錨機組總圖
檢測 項目 型號
| 單位 | CZMY2-75/16 |
整機性能 | 適應巷道斷面 | m2 | 12 |
裝載能力 | m3 | 120 |
運輸狀態(長×寬×高) | mm | 10650×1850×2250 |
鉆孔直徑（爆破） | mm | φ33-φ76 |
鉆孔深度（爆破） | mm | 2650 |
鉆桿長度（爆破） | mm | 3040 |
鉆孔直徑（錨桿) | mM | φ28-φ32 |
鉆進錨桿(索）孔深 | m | 0-18 |
爆破鉆臂數量/錨桿臂數量 | 臺 | 2/2 |
主電機功率 | kw | 90 |
挖掘?qū)挾?/p> | mm | 4200/5600 |
挖掘高度 | mm | /28004500 |
挖掘距離 | mm | 2100 |
沖洗水壓力 | mpa | 0.6-1.2 |
供氣壓力 | mpa | 0.2-0.4 |
爬坡能力（＜） | ° | 18 |
整機重量(約） | kg | 31500 |
鑿巖系統 | 鑿巖數量及功能 |
| 2合沖擊鑿巖/2臺旋轉鑿巖 |
沖擊鑿巖扭矩 | N.m | 320 |
沖擊鑿巖壓力 | mpa | 15 |
沖擊鑿巖鉆孔速度 | m/min | 0.8-2 |
錨桿機鈕矩 | N.m | 200-360 |
錨桿機額定轉數 | r/min | 450 |
支護系統 | 空頂支護最小面積(長×寬） | mm | 3000×2000 |
服務平臺承載重量 | kg | 600 |
服務平臺尺寸(長×寬×高) | mm | - |
控制器錨桿 | 智能遙控距離 | m | ＞40 |
智能遙控器數量 | 套 | 1/2 |
備注：新安標型號(具體以更新的煤安證為準) | CZMY2-90/16 |
帶※為選配項，參數僅供用戶選項時參考，我們保留設備更新而不事先通知的權利。
高配：錨桿機智能遙控控制；標準：錨桿機手動控制，供用戶選用。
